PIEZAS ARTILLERAS DE GRAN CALIBRE UTILIZADAS EN LA DEFENSA DE LA COSTA DE CATALUÑA

DSCF5627

PIEZAS ARTILLERAS DE GRAN CALIBRE UTILIZADAS EN LA DEFENSA DE LA COSTA DE CATALUÑA

La costa catalana contó con más de 30 baterías de costa, artilladas con piezas de diferentes calibres, para hacer frente a posibles ataques navale o desembarcos de tropas del bando sublevado. Aunque, algunas de estas baterías contaron con material ligero, no apto para defender la costa (calibres entre los 75 mm, 80 mm y 90 mm); la gran mayoría de baterías de la costa catalana contó con piezas de calibres que oscilaban entre los 150 mm, hasta los 305 mm. Cabe destacar que muchas de estas piezas eran viejos cañones y obuses, a veces procedentes de la IIIª Guerra Carlista de 1875, y por tanto, un material obsoleto y poco apto para defender la costa ante el potente y avanzando armamento de los barcos del bando sublevado.

En cuanto a las características de estas piezas que se utilizaron en la costa catalana, sobre las piezas del calibre 150 mm, se emplearon tanto cañones como obuses en la defensa del litoral catalán1. Respecto a los cañones, uno de estos fue el cañón de Acero Krupp Modelo 1875.

  • Cañón de 150 mm Acero Krupp Modelo 1875.

Adquirido a la firma alemana Krupp precisamente en 1875, en total llegaron a España 20 piezas de su modelo 1873, siendo el precio del cañón en su día de 19.863 pesetas y el de la cureña completa de 5.182 pesetas. Los cañones llegaron a España a tiempo para intervenir en los últimos combates de la 3ª Guerra Carlista, y posteriormente fueron utilizados en la guerra de Marruecos.

Entre sus características destacaba su alcance, que con granada modelo 1875 llegaba a 7.559 metros y utilizaba proyectiles de 30 kg y de 35 kg, con una velocidad inicial de tiro de 477 m/s. Su sector vertical oscilaba entre los -10º y los + 35º.

Dos cañones de Acero Krupp Modelo 1875 (en primer plano)

Dos cañones de Acero Krupp Modelo 1875 (en primer plano)

INFIESTA PÉREZ, José Luis, MORTERA PÉREZ, Artemio, La Artillería en la Guerra Civil: Material Fuera de Servicio Incorporado a la Campaña. Valladolid. Ediciones Quirón. 2000

En cuanto a los obuses de este mismo calibre, fue utilizado el Obús de Bronce de 150 mm Mata Modelo 1891.

  • Obús de Bronce de 150 mm Mata Modelo 1891.

Pieza proyectada por el teniente coronel D. Onofre Mata y declarada reglamentaria el 3 de junio de 1891. Su cañón estaba compuesto por un tubo de bronce comprimido del que se fabricaron un total de 74 piezas en la factoría de Sevilla.

La historia de los Obuses de 150 mm republicanos es muy similar a la de los cañones también de 150 mm Krupp o del 1875 y como éstos, procedían en su casi totalidad del Parque de Artillería de Barcelona. Entre sus características principales destacaba su alcance que llegaba a 6.500 metros, con un sector vertical de tiro entre los -6º y los + 45º y una velocidad inicial de 318 m/s, utilizando proyectiles de 35 kg.

Un calibre algo superior, el de 155 mm, también estuvo representado en la costa catalana, en este caso por el cañón de campaña de 155 mm Schneider, aunque en un número bastante reducido y sobre todo durante el primer artillado del litoral catalán.

Obús de Bronce de 150 mm Mata Modelo 1891

Obús de Bronce de 150 mm Mata Modelo 1891

INFIESTA PÉREZ, José Luis, MORTERA PÉREZ, Artemio, La Artillería en la Guerra Civil: Material Fuera de Servicio Incorporado a la Campaña. Valladolid. Ediciones Quirón. 2000

  • Cañón de campaña de 155 mm Schneider.

Esta pieza había sido declarada reglamentaria en el ejército español en noviembre de 1922, aunque un año antes ya había sido utilizada en el norte de África. Posteriormente y bajo licencia fue fabricada en Trubia y utilizada en los Regimientos de Artillería Pesados. La pieza tenía un alcance de 11.300 metros, una elevación de 0º a + 42º, con una velocidad de salida del proyectil de 450 m/s, y una cadencia de tiro de tres disparos por pieza al minuto; siendo además recalibrada a 149,1 mm.

  • Cañón de 155 mm Saint Chamond-Perm.

Pieza de diseño francés de la casa Saint Chamond, aunque fabricado bajo licencia en Perm (U.R.S.S.). Llegaron a Cartagena, procedentes de la U.R.S.S. 32 cañones de este tipo en el barco Santo Tomé a finales de junio de 1937. Con ellas se organizaron 15 baterías de dos piezas cada una, aunque al parecer sólo una batería llegó a Cataluña. El peso de la pieza era de 6.500 kg, con una velocidad inicial de 517 m/s, y un alcance máximo de 12.000 metros.

Por otro lado, otra pieza que también se utilizó, esta de mayor calibre, fue el obús de Bronce de 210 mm Plasencia Modelo 1885/1891.

  • Obús de Bronce de 210 mm Plasencia Modelo 1885/1891.

De esta pieza se fabricaron 66 en total en Sevilla, después de ser proyectado en 1882 por el Comandante Plasencia, y declarada reglamentaria a finales de 1885. Su cañón era de bronce comprimido con cierre de tornillo y la mayoría se encontraban en 1936 en el Parque de Artillería de Barcelona. Tenía un alcance de 6.850 metros, con un sector vertical de tiro entre los -6º y los + 45º, una velocidad inicial de 310 m/s, y utilizaba proyectiles de 78,7 kg.

Obús de Bronce de 210 mm Plasencia Modelo 1885/1891

Obús de Bronce de 210 mm Plasencia Modelo 1885/1891

INFIESTA PÉREZ, José Luis, MORTERA PÉREZ, Artemio, La Artillería en la Guerra Civil: Material Fuera de Servicio Incorporado a la Campaña. Valladolid. Ediciones Quirón. 2000

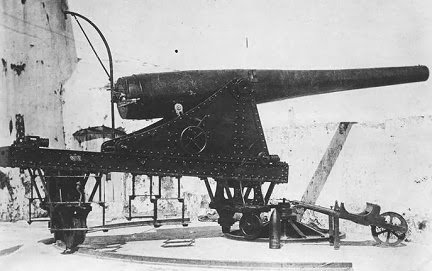

Entre las piezas de más calibre utilizadas en la defensa de la costa de Cataluña, entre los 150 mm y los 305 mm se utilizaron también unas piezas conocidas más como artillería de costa sistema Ordoñez. Este sistema de costa fue proyectado por el capitán Salvador Ordoñez en la década de los ochenta del siglo XIX ante la ineficacia y la vejez que presentaban las piezas de gran calibre destinadas a la defensa de la costa española. Salvador Ordoñez inició su trabajo con un cañón de calibre ligero de 150 mm de hierro fundido con tubo de acero interior, que ocupaba únicamente la recámara y comienzo del rayado (partes de máximo desgaste), consiguiendo que este tipo de pieza fuera declarada reglamentaria el 31 de julio de 1885. El éxito obtenido con esta pieza hizo que el ya ascendido teniente coronel Ordoñez proyectara un sistema completo de artillería de costa que incluía cañones y obuses de más calibración: 210 mm, 240 mm y 305 mm; aunque estos calibres requerían mayor esfuerzo que el de 150 mm. De esta manera proyectó que los cañones fueran de hierro fundido, con un tubo corto de acero y zunchado (C.H.S.E.S., o lo que es lo mismo Cañón de Hierro Zunchado); mientras que los obuses fueron redondeados solamente (O.H.S. Obús de Hierro Zunchado).

 Tanto los cañones como los obuses de 210 mm y 240 mm eran modelos 1891 y las piezas de 305 mm modelos de 1892. Todas estas piezas, podían disparar granadas ordinarias; granadas perforadoras de acero; granadas perforadoras de fundición endurecida; granadas de metralla, (y excepto el de 150 mm); granadas de mina o de alto explosivo. Los cañones de 150 mm por su parte se utilizaban en montajes de marco de giro delantero alto para barbeta, y bajo para casamata; mientras que el resto de piezas disponían de montajes de giro central.

En la costa catalana existieron piezas de cañón de 150 mm H.E. modelo 1885, y Obús de 305 mm. H.S. Modelo 1892, siendo las características del cañón de 150 mm H.E. modelo 1885 un alcance de 9.020 metros, con una velocidad inicial de tiro de 497 m/s. Utilizaba además proyectiles de 50 kg, y su sector vertical de tiro oscilaba entre los -6º y los + 23º en montaje alto. Por su parte, el Obús de 305 mm. H.S. Modelo 1892 tenía un alcance de 9.780 metros, con una velocidad inicial de disparo de 370 m/s.Utilizaba proyectiles de 275 kg y el sector vertical de tiro oscilaba entre los -5º y los + 68º.

Cañón Hierro Entubado (C.H.E.) de 150 mm

Cañón Hierro Entubado (C.H.E.) de 150 mm

INFIESTA PÉREZ, José Luis, MORTERA PÉREZ, Artemio, La Artillería en la Guerra Civil: Material Fuera de Servicio Incorporado a la Campaña. Valladolid. Ediciones Quirón. 2000

Obús de 305 mm

Obús de 305 mm

GRIEGC

También fueron utilizados el cañón de 210 mm H.S.E. modelo 1891 y el obús 240 mm de Acero modelo 1916, ambos proyectados por Ordoñez aunque éstas fueron piezas empleadas sobre vagones de ferrocarril, más conocidas como Artillería sobre Vía Férrea (A.V. F.) 15. Y es que durante la Guerra Civil, los republicanos proyectaron crear 2 regimientos de A.V. F. a base de 3 baterías de 2 piezas cada una, equipadas con obuses o cañones. El total de piezas transformadas fueron de 4 cañones de 210 mm y 5 obuses de 240 mm, emplazándose además otros obuses del mismo modelo sobre montajes fijos en el Ejército del Centro, aunque no llegaron a formar orgánicamente todas y utilizaron más las piezas sueltas o por parejas a medida que iban estando disponibles

 Referente a los proyectiles utilizados por todas estas piezas de artillería, estos fueron de diferentes tipos como los proyectiles de tipo ordinario, de metralla y rompedores. Por norma general, los proyectiles de las piezas de 150 mm pesaban unos 35 kg, el ordinario llevaba unos 1.900 gramos de pólvora, mientras que por su parte, el de metralla y el rompedor llevaban 500 gramos de pólvora; haciendo una longitud que no llegaba a los 45 cm.

Cañón 210 mm H.S.E. modelo 1891

Cañón 210 mm H.S.E. modelo 1891

INFIESTA PÉREZ, José Luis, MORTERA PÉREZ, Artemio, La Artillería en la Guerra Civil: Material Fuera de Servicio Incorporado a la Campaña. Valladolid. Ediciones Quirón. 2000

El general Salvador Diaz Ordóñez y Escandón

El general Salvador Diaz Ordóñez y Escandón

INFIESTA PÉREZ, José Luis, MORTERA PÉREZ, Artemio, La Artillería en la Guerra Civil: Material Fuera de Servicio Incorporado a la Campaña. Valladolid. Ediciones Quirón. 2000

1 Toda la información sobre las características de las piezas extraídas de INFIESTA PÉREZ, José Luis, MORTERA PÉREZ, Artemio, La Artillería en la Guerra Civil: Material Fuera de Servicio Incorporado a la Campaña. Valladolid. Ediciones Quirón. 2000
